... PRZEPALIŁ SIĘ BEZPIECZNIK

Jeśli jakiś zespół samochodu nie pracuje, w pierwszym rzędzie należy sprawdzić bezpieczniki. Bezpiecznik A nie może być stopiony. Jeśli jest stopiony, należy wymienić go na nowy o tej samej charakterystyce elektrycznej.

Rozmiar: 1387 bajtów

Przed wymianą spalonego bezpiecznika próbuj znaleźć przyczynę uszkodzenia.
Wartość elektryczna bezpiecznika znajduje się na każdym bezpieczniku.


Lokalizacja bezpieczników w puszce bezpieczników

Bezpieczniki zabezpieczające większość obwodów elektrycznych samochodu znajdują się w puszce bezpieczników zlokalizowanej z lewej strony pod deską rozdzielczą. Dostęp do bezpieczników uzyskuje się poprzez pociągnięcie dźwigni "FUSE".

Rozmiar: 3877 bajtów

Obok każdego bezpiecznika znajduje się symbol zabezpieczonego obwodu.
U góry puszki bezpieczników umieszczone są 4 zapasowe bezpieczniki o różnych wartościach prądowych.

Rozmiar: 723 bajtów - 10 A - Zasilanie zestawu wskaźników, pompy spryskiwaczy przedniej i tylnej szyby, światła cofania, oświetlenie przełączników zespolonych kolumny kierowniczych.

Rozmiar: 723 bajtów - 10 A - Zasilanie zestawu wskaźników, lewe tylne światło pozycyjne, prawa lampa oświetlenia tablicy rejestracyjnej, prawe przednie światło pozycyjne, lewe tylne światło pozycyjne przyczepy.

Rozmiar: 723 bajtów - 10 A - Oświetlenie wskaźników, prawe tylne światło pozycyjne, lewa lampa oświetlenia tablicy rejestracyjnej, prawe tylne światło pozycyjne przyczepy.

Rozmiar: 656 bajtów - 20 A - Sygnały dźwiękowe, zapalniczka, światła stop.

Rozmiar: 656 bajtów - 20 A - Zamek sterowany centralnie.

Rozmiar: 656 bajtów - 7,5 A - Oświetlenie wnętrza.

Rozmiar: 656 bajtów - 20 A - Tylna szyba ogrzewana i kontrolka, odmrażacze luster zewnętrznych (jeśli są zamontowane).

Rozmiar: 656 bajtów - 10 A - Światła awaryjne.

Rozmiar: 656 bajtów - 25 A - Wentylator chłodnicy (tylko silniki benzynowe).

Rozmiar: 656 bajtów - 7,5 A - Kierunkowskazy, zdalne sterowanie prawego lustra zewnętrznego (jeśli jest zamontowane).

Rozmiar: 656 bajtów - 7,5 A - Tylne światła przeciwmgielne i kontrolka.

Rozmiar: 656 bajtów - 20 A - Przednie światła przeciwmgielne i kontrolka (jeśli zamontowane).

Rozmiar: 656 bajtów - 10 A - Prawe światło mijania.

Rozmiar: 656 bajtów - 10 A - Lewe światło mijania.

Rozmiar: 656 bajtów - 10 A - Lewe światło drogowe i kontrolka.

Rozmiar: 656 bajtów - 10 A - Prawe światło drogowe.

Rozmiar: 656 bajtów - 20 A - Wycieraczka przedniej szyby.

Rozmiar: 656 bajtów - 20 A - Wycieraczka tylnej szyby, dach rozsuwany (jeśli zamontowany).

Rozmiar: 656 bajtów - 20 A - Wentylator chłodnicy.


Bezpieczniki umieszczone na dodatkowym panelu

Bezpieczniki zabezpieczające specjalne urządzenia (dodatkowe, wyposażenie wersji specjalnych lub urządzenia o dużym poborze prądu) są umieszczone na dodatkowym panelu zlokalizowanym po lewej stronie puszki bezpieczników pod deską rozdzielczą. Panel służy również do mocowania przekaźników.

20 A - Podgrzewanie kolektora ssącego (silniki benzynowe).

20 A - Podgrzewanie filtra paliwa (silniki diesel i turbodiesel).

20 A - Pompa spryskiwacza reflektorów przednich.

25 A - Elektryczne podnoszenie szyb bocznych przednich.

25 A - Elektryczne podnoszenie szyb bocznych tylnych.

10 A - System przeciw blokowaniu hamulcy.

7,5 A - System zmniejszania jasności świateł mijania (dla krajów, w których przepisy wymagają zapalonych świateł przez całą dobę).

30 A - 7,5 A - Zawieszenie o zmiennej sztywności (SW).

30 A - Wentylator chłodnicy (Tempra diesel i SX diesel).

40 A - Wentylator chłodnicy (Tempra turbodiesel).

Liczba bezpieczników w panelu dodatkowym zależy od liczby zamontowanych urządzeń.


Bezpieczniki zamontowane wewnątrz komory silnika (samochody wyposażone w klimatyzatory)

30 A - Bezpiecznik klimatyzatora. Jest on umieszczony w gnieździe na specjalnym wsporniku.

Poniższe dwa bezpieczniki umieszczone są w pobliżu prawego reflektora:
3 A - Przekaźnik wysokoobrotowego wentylatora chłodnicy.

7,5 A Sprzęgło elektromagnetyczne sprężarki klimatyzatora.

Rozmiar: 5466 bajtów

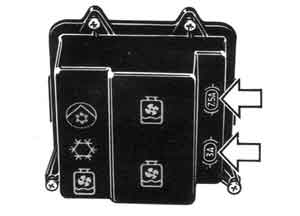

Przekaźniki umieszczone obok bezpieczników są częścią obwodu klimatyzatora.
Szczelna obudowa zabezpiecza elementy przed wilgocią i kurzem.

UWAGA:
Po wymianie bezpiecznika należy bardzo starannie zamontować pokrywkę: upewnić się, że uszczelka została prawidłowo ułożona i wkręty zostały wkręcone do końca.
